Weichenstellhebel funktionsfähig – Ausführung 4

35,90

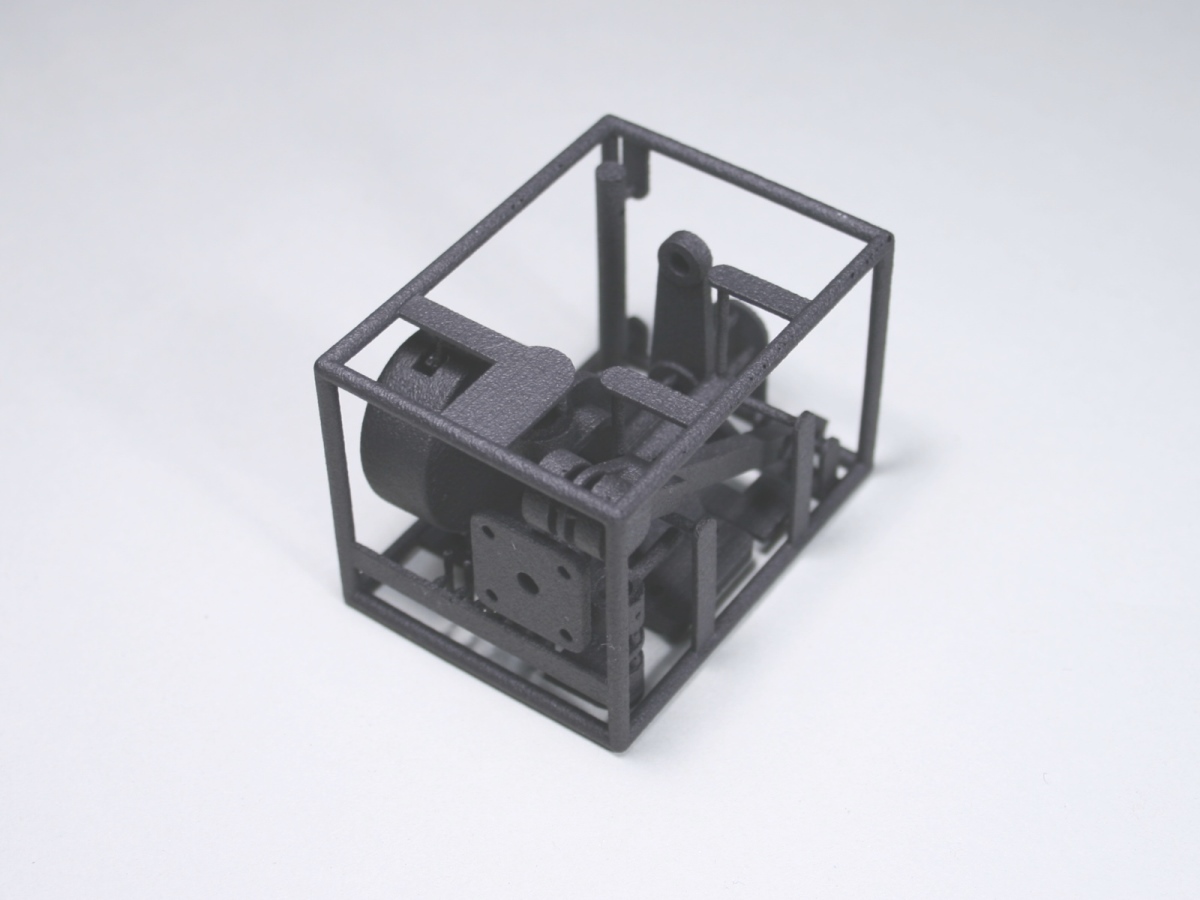

Teilesatz aus Kunststoff (3D-Druck)

Verfügbar bei Nachbestellung

Artikelnummer: 43931004 Kategorie: Schlagwörter: ,

Beschreibung

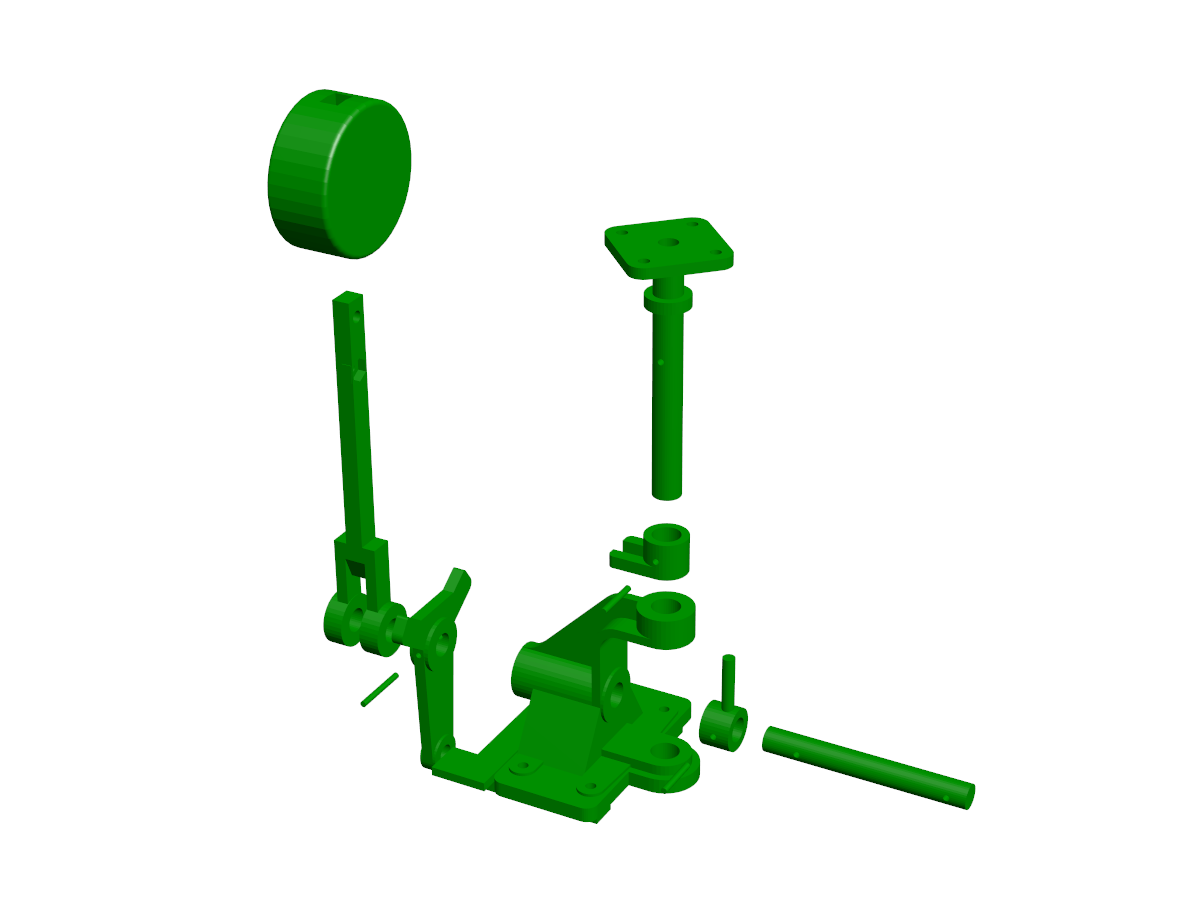

Teilesatz für einen funktionsfähigen Weichenstellhebel im Maßstab 1:10. Der Stellweg beträgt rd. 22 mm. Mit dem Stellhebel können mechanische Weichenantriebe (bspw. Fritz Senn mechanics oder H0fine) handbetätigt und vorbildgerecht angesteuert werden (Angleichung des Stellwegs erforderlich).

Ausführung:

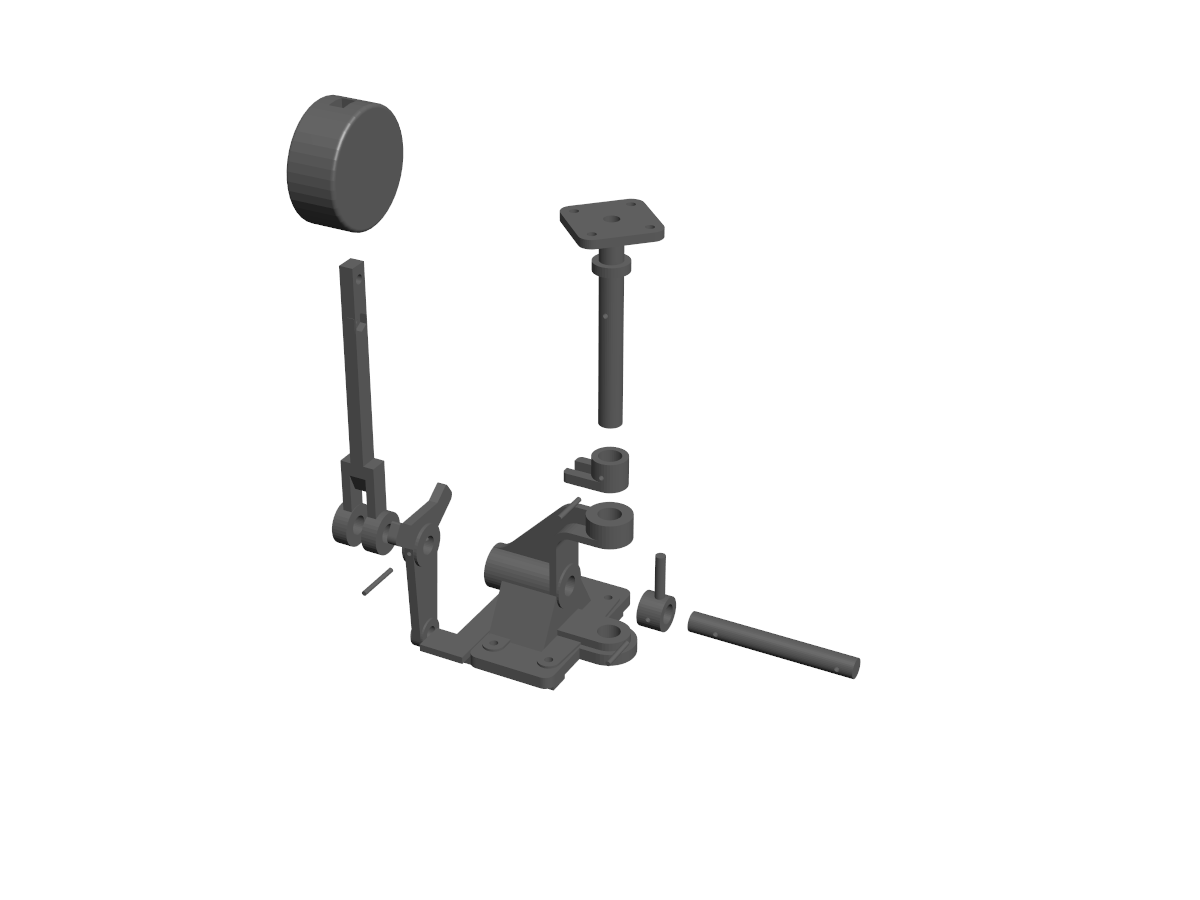

  • Hebelarm in einteiliger Ausführung
  • Laternenträger und Welle sind als ein Teil ausgeführt

Diese Produkt ist auch bei Shapeways erhältlich.

Hinweis: Dies ist kein Spielzeug, daher nicht geeignet für Kinder unter 14 Jahren!


Für die Montage sind zusätzlich folgende Kleinteile erforderlich (nicht im Lieferumfang enthalten):

  • 1 × Schraube (DIN 933) M1,6 × 8 – Messing
  • 1 × Mutter (DIN 934) M1,6 – Messing
  • Rundmaterial ø 2,0 mm – Messing
  • Gabelkopf für Gewindestange M2 oder M3 mit Gabelweite 3,0 mm und Bolzen-ø 3,0 mm – Aluminium
  • Edding Mattlack-Marker 4040 gelb oder weiß

Für die Befestigung sind je nach Einbausituation bspw. erforderlich (nicht im Lieferumfang enthalten):

  • 4 × Holzschraube (DIN 7981) 1,6 × 10 mm – Blech
  • 4 × Scheibe (DIN 433) Innen-ø 1,7 mm – Messing

Zusätzliche Informationen

Gewicht 16,5 g
Größe 5,8 × 4,3 × 4,0 mm
Material

Kunststoff (3D-Druck)

Maßstab

1:10
